elektrosim2d Zeichnungssatz

Stand 8. Oktober 2026, Serverprojekt EFH, Version 497

Ein Haus, vom Hausanschluss bis zur letzten Klemme durchgezeichnet und durchgerechnet.

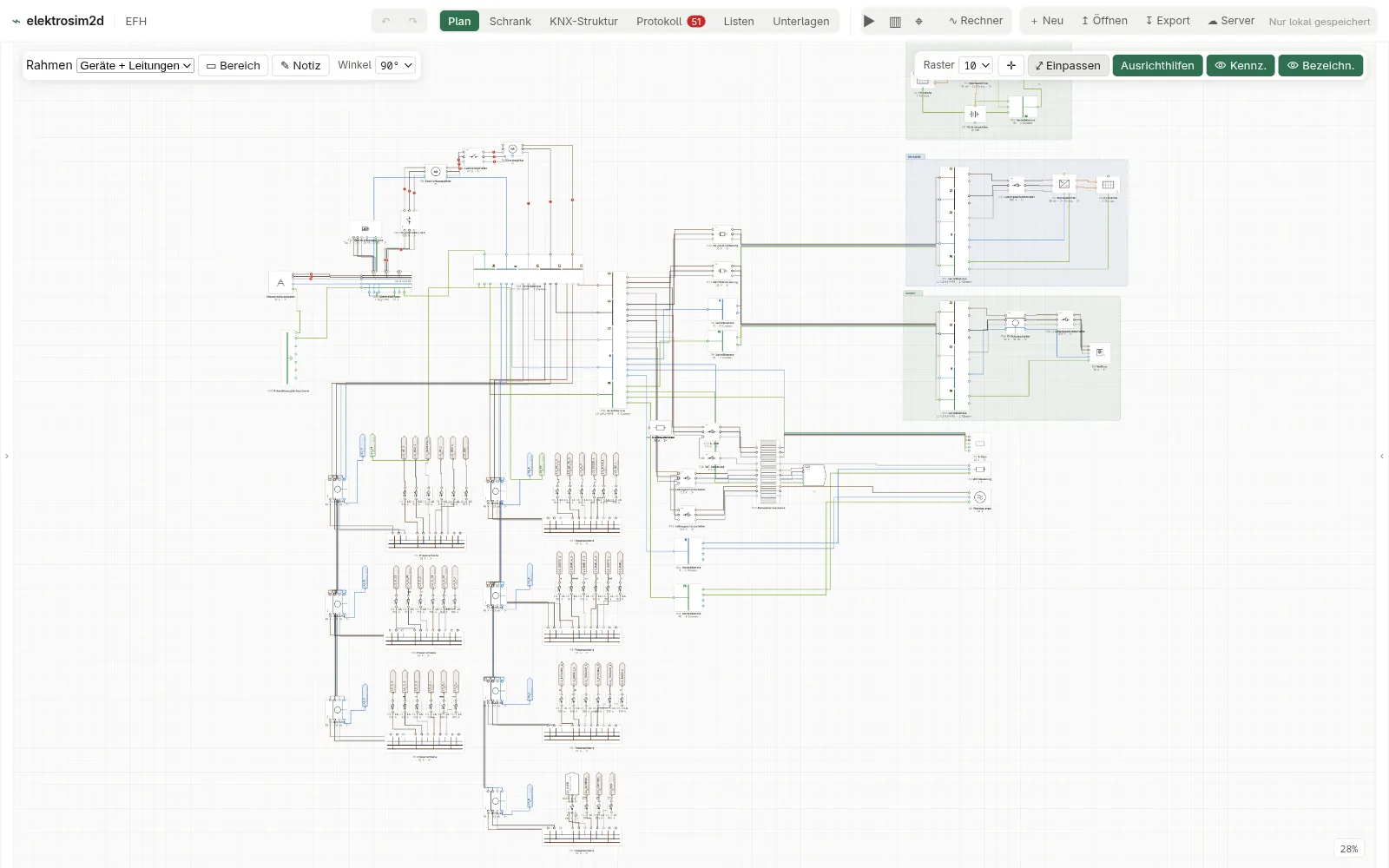

Der vollständige Stromlaufplan des Hauses in der Übersicht: Zählerplatz, Verteilungen, Schutzorgane, Stromkreise und die Bereiche PV, Werkstatt und Carport

ProjektEFH, Gribow

Bauteile im Plan331 auf 3 Blättern

VerteilungenZählerschrank, UV Carport, UV Werkstatt

Schutzorgane46 LS, 8 FI, 2 Sicherungen

Photovoltaik2 Anlagen, 23,0 kWp

Speicher15 kWh, 5 kW

Große VerbraucherWärmepumpe, Wallbox, Herd

WetterdatenPVGIS-SARAH3, 2005 bis 2023

Diese Seite zeigt ein echtes Projekt, so wie es in elektrosim2d liegt. Nichts ist nachgezeichnet: Jedes Bild ist eine Ansicht der Anwendung mit den Daten dieses Hauses. Der Stromlaufplan ist die Grundlage, alles andere wird daraus abgeleitet: der Schrank, die Klemmleisten, die Außenleiter, der Jahreslauf.

Am Ende steht die Frage, die sich hier wirklich stellte: Was bringt die zweite PV-Anlage auf dem Süddach gegenüber dem Walmdach allein? Die Antwort kommt aus derselben Rechnung, nur mit einem abgeschalteten Wechselrichter.

Stromlaufplan

Blatt 1 / 6

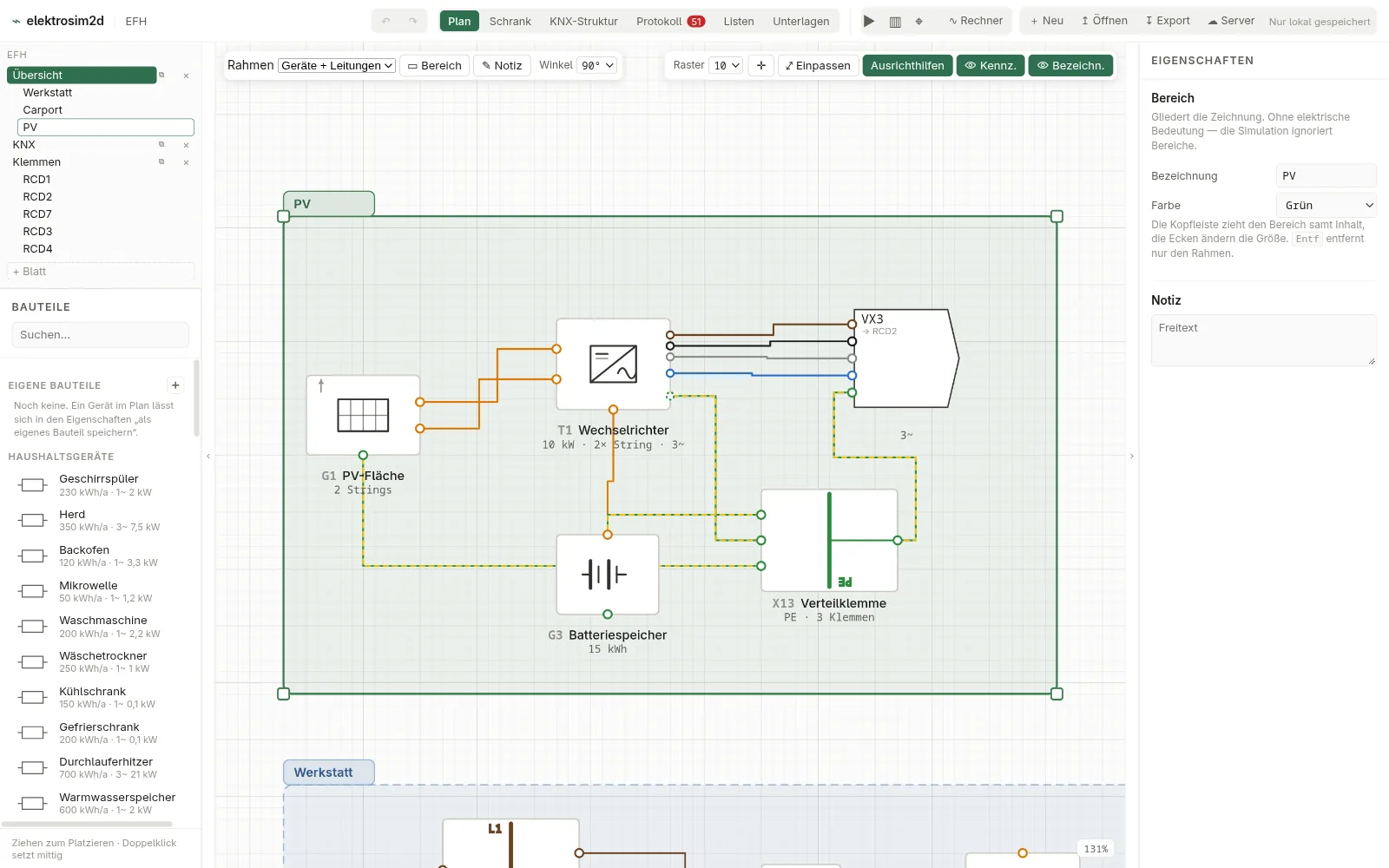

Der Bereich PV im Plan: PV-Fläche G1 mit zwei Strings am Wechselrichter T1, daran der Batteriespeicher G3 und die PE-Verteilklemme, der Abgang führt zum Fehlerstromschutz RCD2 — Der Bereich PV auf dem Übersichtsblatt. Die PV-Fläche G1 speist über zwei Strings den Wechselrichter T1, der Speicher hängt an dessen Batterieanschluss. Der Abgang geht als Drehstrom zum RCD2.

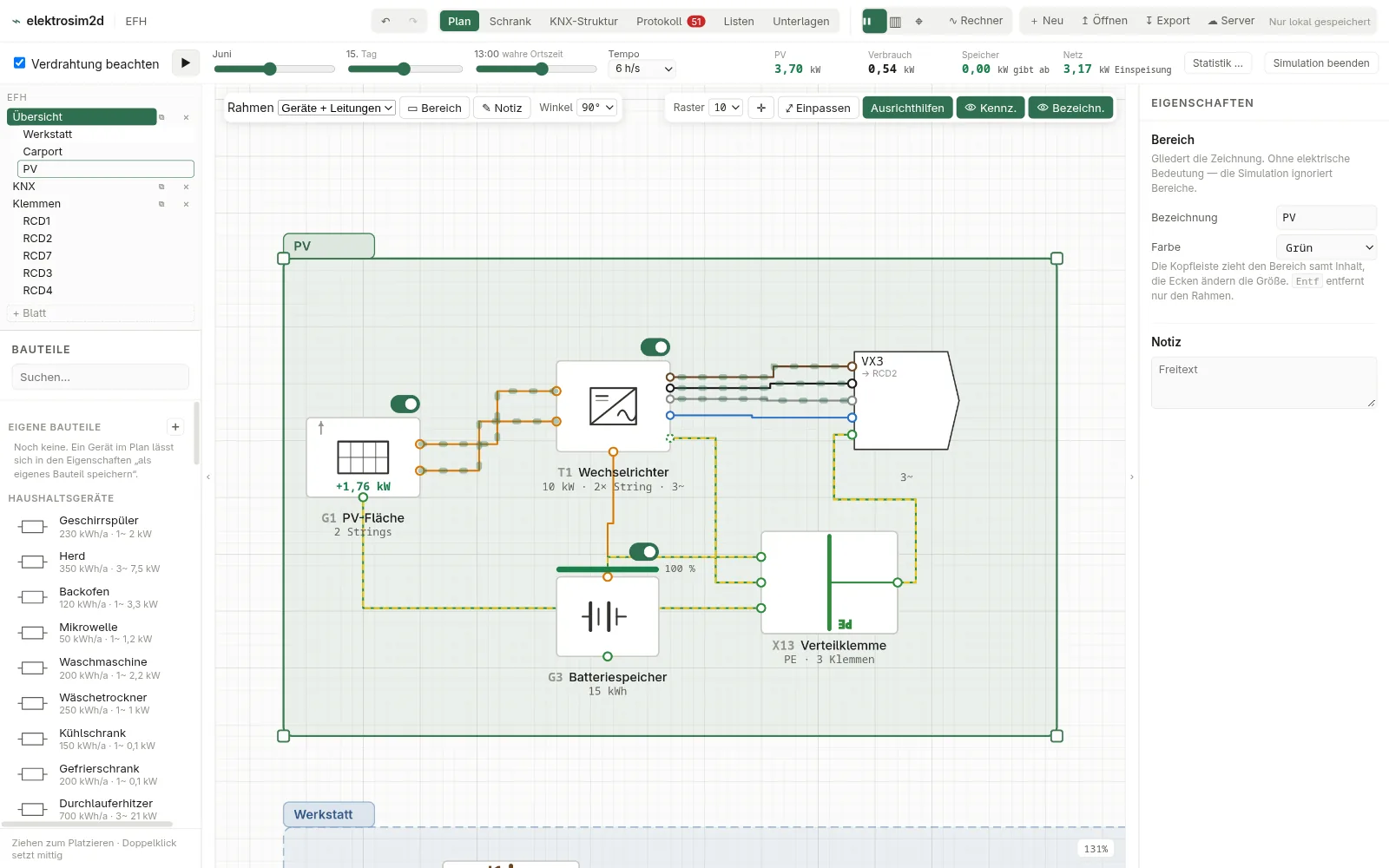

Derselbe Bereich mit laufender Simulation an einem Junitag um 13 Uhr: die PV-Fläche liefert 1,76 kW, der Speicher ist voll, 3,17 kW gehen ins Netz — Mit laufender Simulation: 15. Juni, 13 Uhr. Die Fläche liefert 1,76 kW, der Speicher steht auf 100 %, und 3,17 kW gehen ins Netz. Die Leitungen zeigen, wo der Strom gerade fließt.

Der Plan ist in Bereiche gegliedert: PV, Werkstatt, Carport. Jeder Bereich ist nur eine Zeichnungshilfe, die Simulation folgt den Leitungen. Drei Blätter teilen das Projekt: die Übersicht, die KNX-Verkabelung und die Klemmen.

Was gezeichnet ist, wird auch geprüft: Leitungsquerschnitte gegen Strom und Verlegeart, Schleifenimpedanz, Vorsicherung gegen Leitungsschutz, Phasenbelegung über die Verdrahtung. Befunde stehen im Protokoll und springen auf die Stelle im Plan.

Auf diesem Blatt

Stromkreise mit Leitungsschutz46
Fehlerstromschutz8
Steckdosen und Leuchten23 und 18
Reihenklemmenleisten8
KNX-Aktoren5
Netzbezeichnungen163

PV-Belegung auf zwei Dächern

Blatt 2 / 6

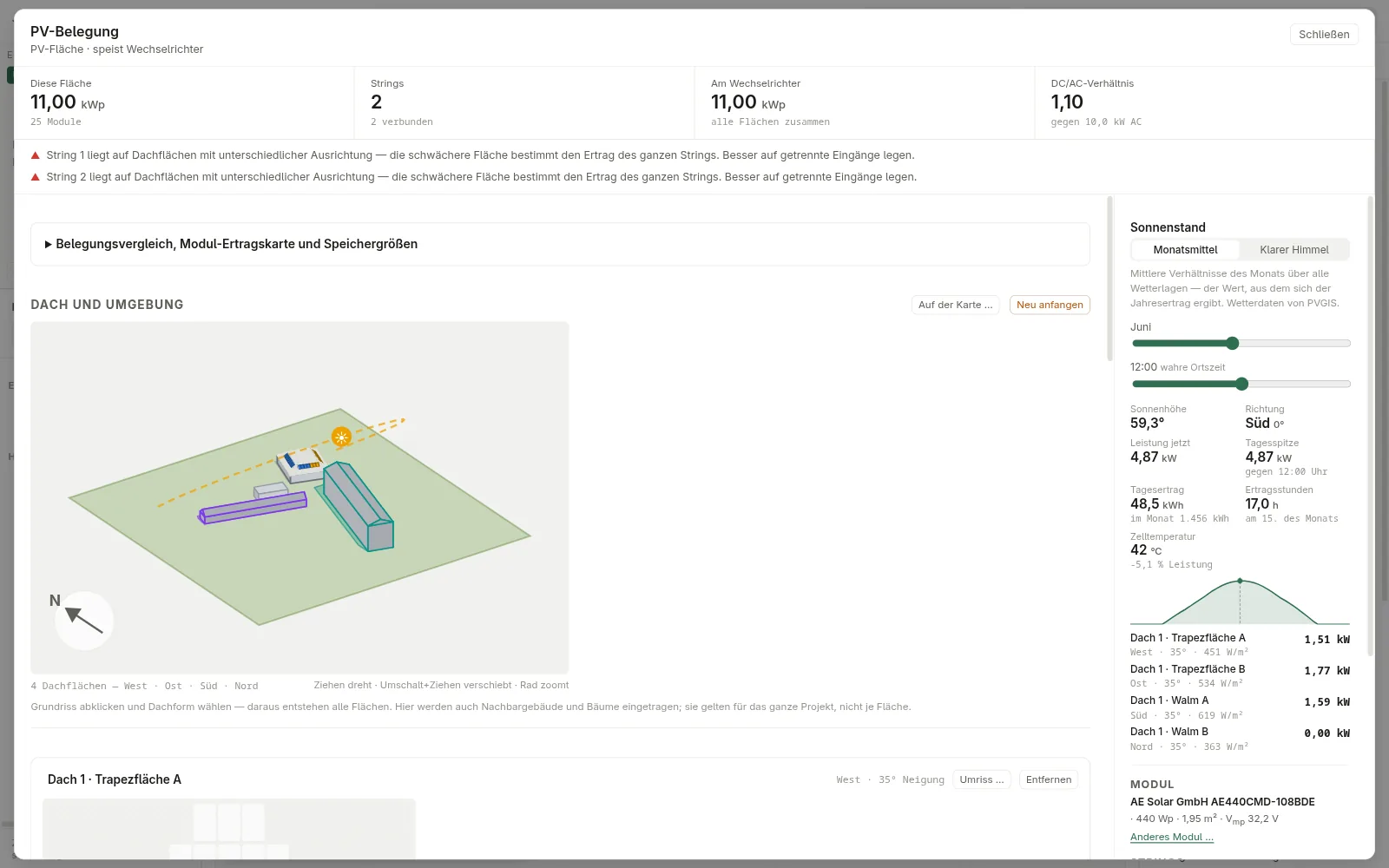

PV-Belegung der Fläche G1: Walmdach mit vier Dachflächen im 3D-Modell, 25 Module mit 11 kWp, zwei Strings, Sonnenstand im Juni und Leistung je Dachfläche — Dach 1, ein Walmdach mit vier Flächen bei 35° Neigung. 25 Module zu 440 Wp, 11,0 kWp an einem 10-kW-Wechselrichter. Die Anwendung warnt: Beide Strings liegen über Flächen mit unterschiedlicher Ausrichtung, die schwächere Fläche bestimmt den Ertrag des ganzen Strings.

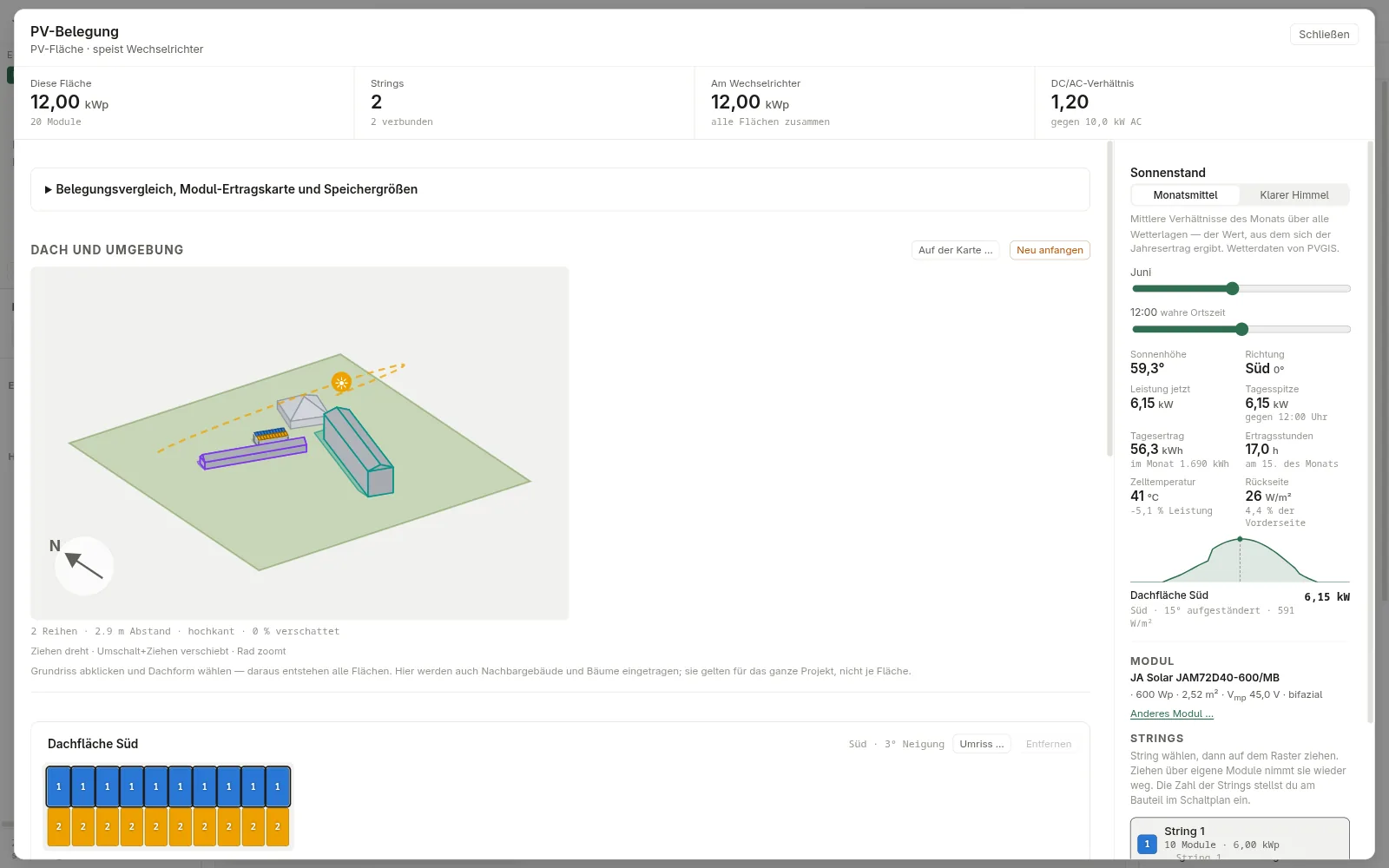

PV-Belegung der Fläche G4: flaches Süddach mit zwei aufgeständerten Reihen zu je zehn bifazialen Modulen, 12 kWp, Leistung um 12 Uhr im Juni 6,15 kW — Dachfläche Süd, nahezu flach, Module auf 15° aufgeständert in zwei Reihen mit 2,9 m Abstand. 20 bifaziale Module zu 600 Wp, 12,0 kWp, die Rückseite bringt im Juni gut 4 % dazu.

Jede PV-Fläche bekommt ihr Dach aus dem Luftbild: Umriss abklicken, Dachform wählen, daraus entstehen die Flächen mit Ausrichtung und Neigung. Nachbargebäude und Bäume stehen als Schatten daneben und gelten für das ganze Grundstück.

Module werden auf das Raster gezogen und zu Strings verbunden. Der Sonnenstand lässt sich durch Monat und Stunde schieben, dann zeigt jede Dachfläche ihre Leistung in diesem Moment, mit Zelltemperatur und Einstrahlung.

Die beiden Anlagen

Dach 1, Walmdach, 35°11,0 kWp
Module AE Solar 440 Wp25
Wechselrichter T1, mit Speicher10 kW AC
Dachfläche Süd, 15° aufgeständert12,0 kWp
Module JA Solar 600 Wp, bifazial20
Wechselrichter T210 kW AC

Klemmleisten

Blatt 3 / 6

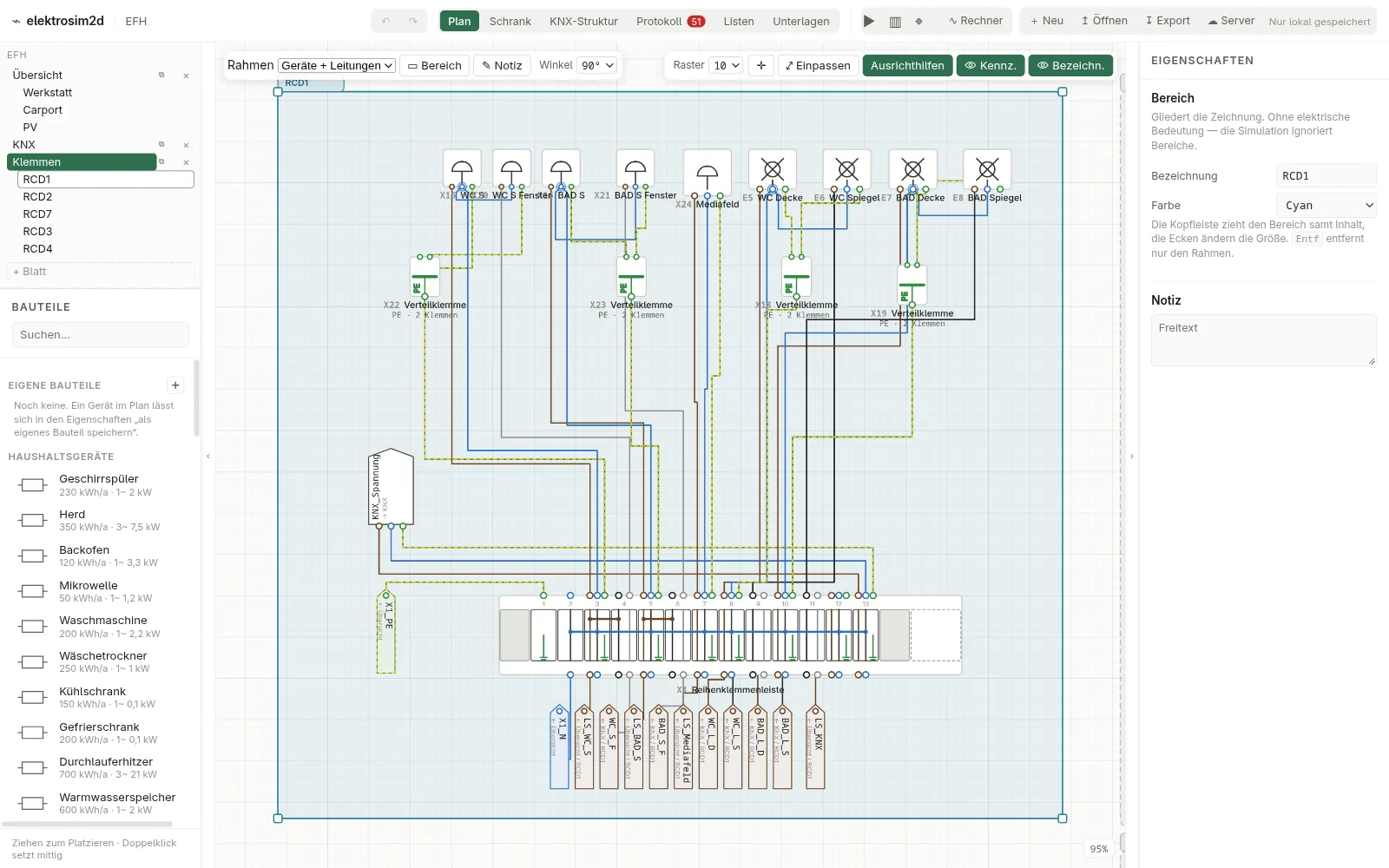

Das Blatt Klemmen im Plan, Bereich RCD1: die Reihenklemmenleiste mit den Abgängen zu den Stromkreisen — Dasselbe auf dem Blatt Klemmen, Bereich RCD1. Jede Ader im Plan endet an einer bestimmten Klemme, und die Klemme weiß, welche Ader an ihr hängt.

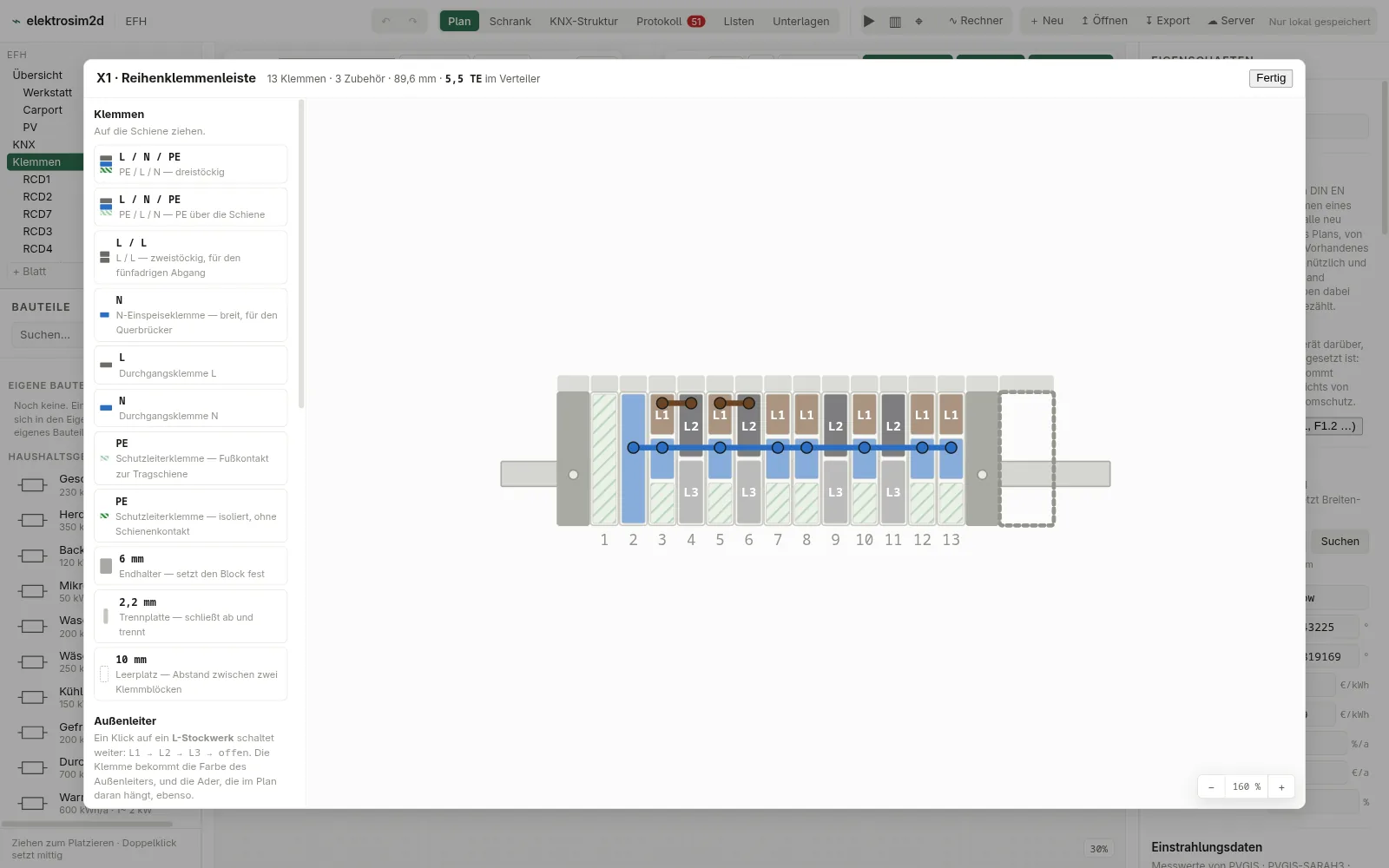

Eine Reihenklemmenleiste ist im Plan ein Bauteil mit einzelnen Klemmstellen. Im Editor werden die Klemmen auf die Schiene gezogen: Dreistockklemmen, Durchgangsklemmen, Einspeiseklemmen für die Querbrücke, Endhalter und Trennplatten. Die Breite ergibt sich aus den Teilen und landet als TE im Schrank.

Ein Klick auf ein L-Stockwerk schaltet den Außenleiter weiter. Die Klemme bekommt die Leiterfarbe, und die Ader im Plan, die an ihr hängt, ebenso. So wandert die Phasenbelegung von der Klemme in die Simulation.

Im Projekt

ReihenklemmenleistenX1 bis X7, X10
Blatt Klemmen, BereicheRCD1 bis RCD4, RCD7
X1: Klemmen und Zubehör13 und 3
X1: Breite89,6 mm, 5,5 TE

Zählerschrank

Blatt 4 / 6

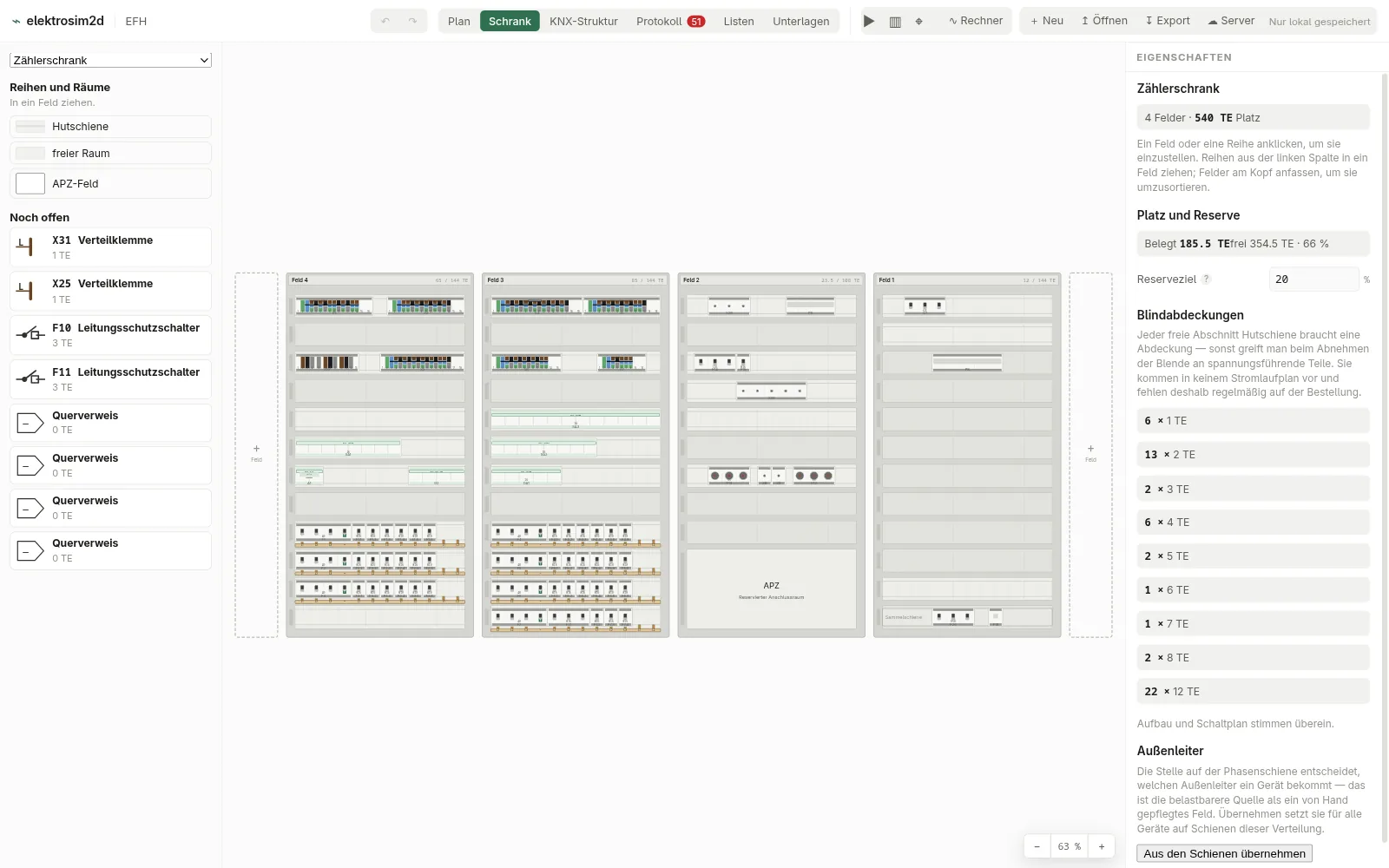

Der Schrank wird aus denselben Bauteilen bestückt wie der Plan. Jedes Gerät hat seine Breite in Teilungseinheiten, jede Reihe ihren Platz. Was im Plan ist, aber noch nicht im Schrank, steht in der Spalte „Noch offen“. Stimmen beide überein, sagt die Anwendung das.

Die Lage auf der Phasenschiene entscheidet, welchen Außenleiter ein Leitungsschutzschalter bekommt. „Aus den Schienen übernehmen“ setzt das für alle Geräte einer Verteilung, und von dort geht es in die Jahresauswertung.

Platz und Reserve

Felder4
Platz gesamt540 TE
Belegt185,5 TE
Reserveziel20 %
Blindabdeckungen 12 TE22 Stück
Blindabdeckungen 2 TE13 Stück

Jahresauswertung

Blatt 5 / 6

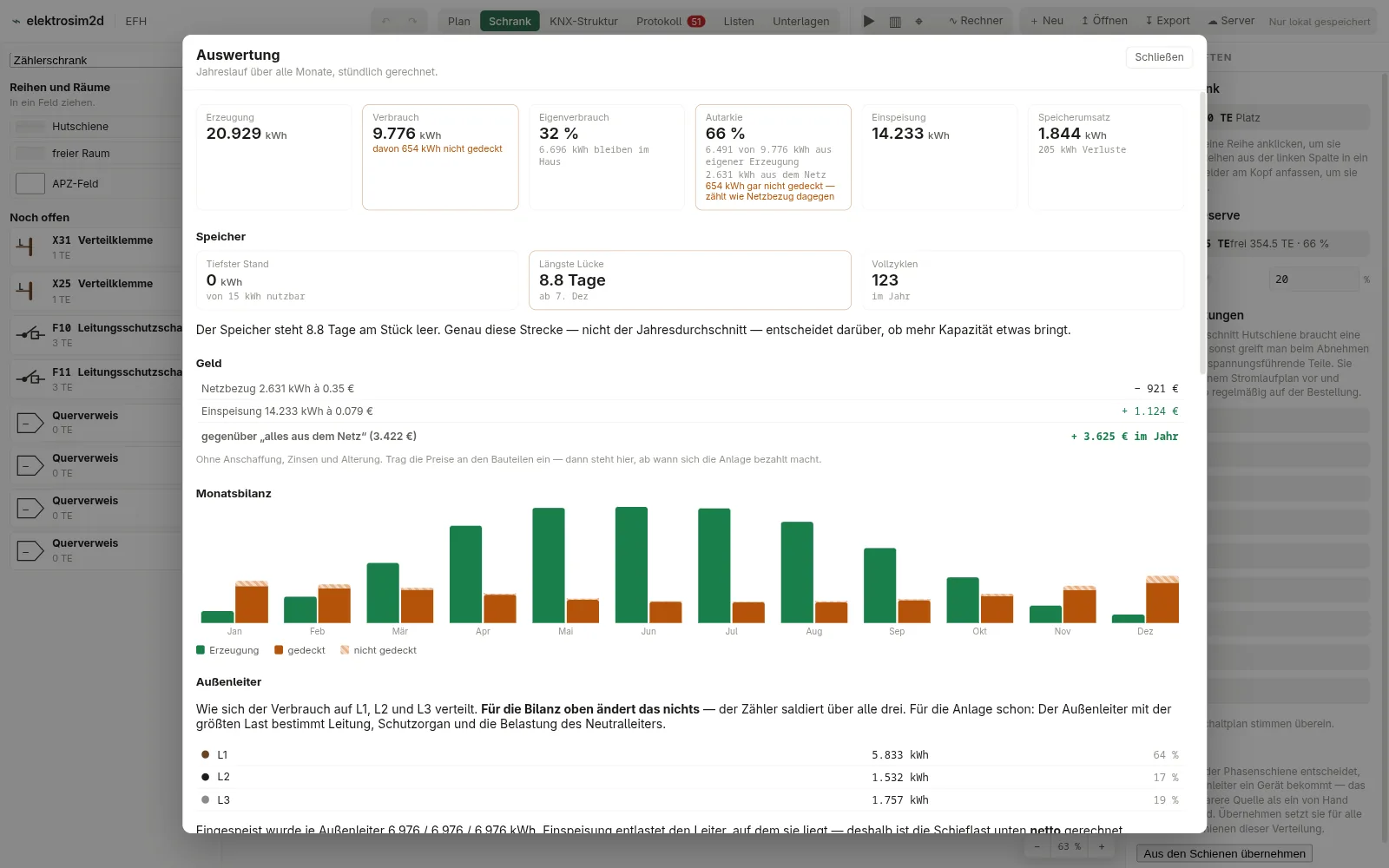

Die Auswertung des Jahreslaufs: Erzeugung 20.929 kWh, Verbrauch 9.776 kWh, Eigenverbrauch 32 %, Autarkie 66 %, Einspeisung 14.233 kWh, Speicherumsatz 1.844 kWh, darunter Speicher, Geld, Monatsbilanz und Außenleiter — Der Jahreslauf, stündlich gerechnet, mit beiden Anlagen. Der Speicher steht im Dezember 8,8 Tage am Stück leer, und genau diese Strecke entscheidet, ob mehr Kapazität etwas brächte.

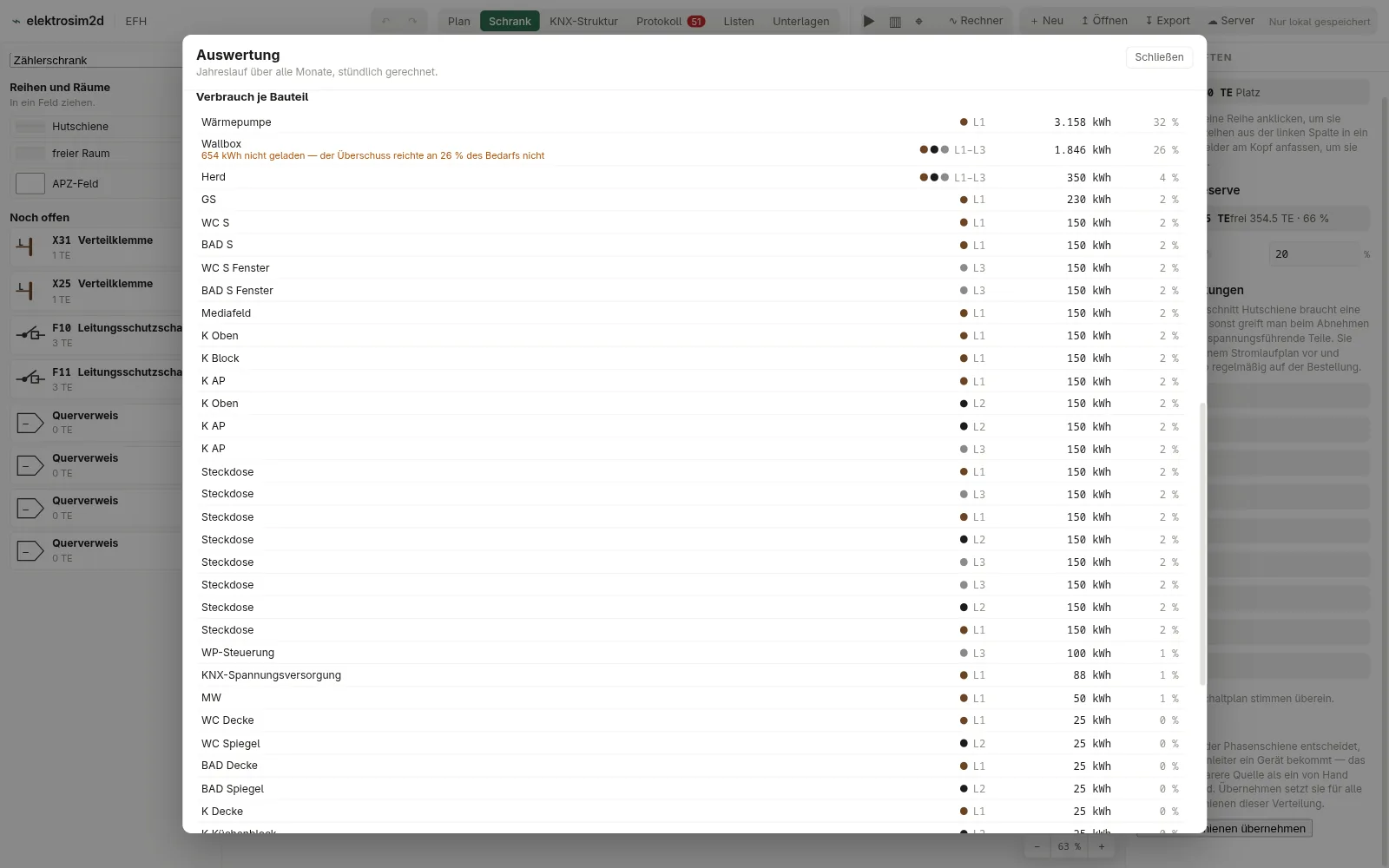

Verbrauch je Bauteil mit Außenleiter: Wärmepumpe 3.158 kWh auf L1, Wallbox 1.846 kWh auf L1 bis L3, Herd 350 kWh, dann Steckdosen und Leuchten mit ihrem jeweiligen Außenleiter — Verbrauch je Bauteil, jedes mit seinem Außenleiter. Die Wärmepumpe allein zieht knapp ein Drittel des Jahresbedarfs und liegt einphasig auf L1.

Jeder Verbraucher trägt eine Jahresarbeit, einen Tagesgang und eine Monatsverteilung. Die Wärmepumpe rechnet ihren Strom aus Heizwärmebedarf und Leistungszahl, nach den Gradtagen des Standorts. Die Wallbox lädt nur aus dem Überschuss, und was nicht zusammenkommt, wird als nicht geladen ausgewiesen statt stillschweigend aus dem Netz gezogen.

Die Außenleiter zeigen, wo die Schieflast herkommt. Für die Bilanz ist das gleichgültig, der Zähler saldiert über alle drei. Für die Anlage nicht: Der stärkste Leiter bestimmt Leitung und Schutzorgan.

Verbrauch je Außenleiter

L15.833 kWh, 64 %
L21.532 kWh, 17 %
L31.757 kWh, 19 %
Wärmepumpe, einphasig auf L13.158 kWh

Die Wärmepumpe auf einem Außenleiter ist der Grund für die Schieflast. Dreiphasig angeschlossen wäre L1 um gut 2.000 kWh entlastet.

Eine oder zwei PV-Anlagen

Blatt 6 / 6

Dieselbe Rechnung dreimal: mit beiden Anlagen, nur mit dem Walmdach am Wechselrichter T1, an dem auch der Speicher hängt, und nur mit dem Süddach am T2. Der Verbrauch bleibt in allen drei Fällen gleich, 9.776 kWh im Jahr. Bezugspreis 0,35 €/kWh, Einspeisung 0,079 €/kWh.

Im Jahr	Beide Anlagen23,0 kWp, mit Speicher	Nur Walmdach11,0 kWp, mit Speicher	Nur Süddach12,0 kWp, ohne Speicher
Erzeugung	20.929 kWh	9.641 kWh	11.287 kWh
Davon im Haus verbraucht	6.696 kWh	5.490 kWh	3.946 kWh
Eigenverbrauchsquote	32 %	57 %	35 %
Netzbezug	2.631 kWh	3.302 kWh	4.837 kWh
Wallbox, nicht aus Überschuss geladen	654 kWh	1.147 kWh	994 kWh
Autarkie	66 %	54 %	40 %
Einspeisung	14.233 kWh	4.151 kWh	7.342 kWh
Speicherumsatz	1.844 kWh	1.469 kWh	0 kWh
Netzbezug kostet	921 €	1.156 €	1.693 €
Einspeisung bringt	1.124 €	328 €	580 €
Vorteil gegenüber „alles aus dem Netz“	3.625 €	2.594 €	2.309 €

Das Süddach dazu bringt rund 1.030 € im Jahr. Davon kommen etwa 800 € aus der Einspeisung, denn die zweite Anlage verdreifacht den Überschuss, und nur etwa 230 € aus weniger Netzbezug. Die Autarkie steigt von 54 auf 66 %, der Winter bleibt der Winter: Im Dezember liefern beide Dächer zusammen 222 kWh bei 1.250 kWh Bedarf.

Das Süddach allein kommt ohne Speicher aus, weil der im Plan am T1 hängt. Darum ist seine Eigenverbrauchsquote mit 35 % so niedrig, obwohl es das stärkere Dach ist. Ein Speicher am T2 würde diese Spalte deutlich verbessern.

Erzeugung und Bedarf je Monat

Beide Anlagen Nur Walmdach Bedarf des Hauses

Die Monatswerte als Tabelle

Monat	Beide Anlagen	Nur Walmdach	Bedarf	Netzbezug, beide	Netzbezug, Walmdach

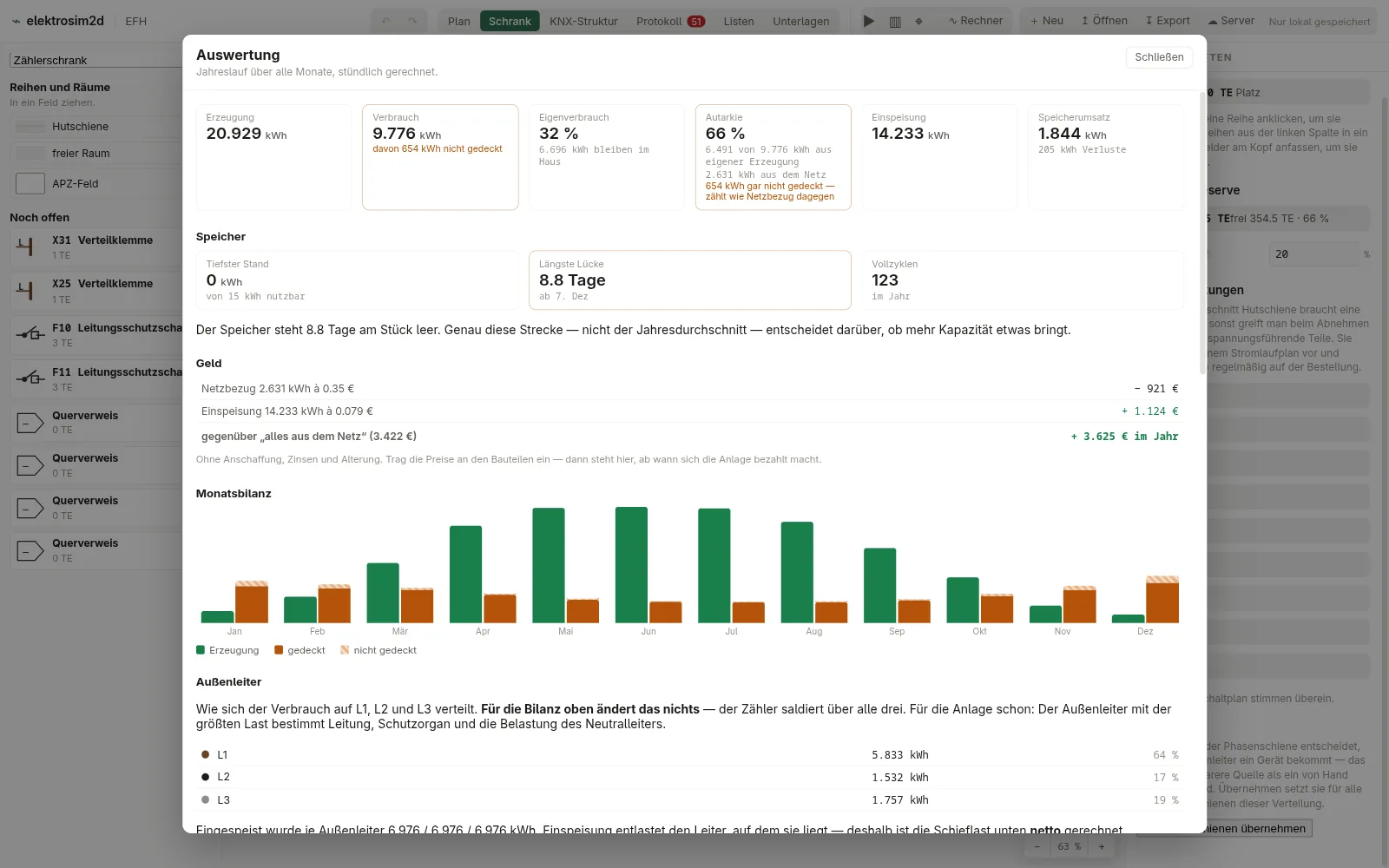

Auswertung mit beiden Anlagen: Monatsbilanz, Außenleiter und Beginn der Bauteilliste — Beide Anlagen: Von März bis Oktober deckt die Erzeugung den Bedarf, eingespeist wird je Außenleiter 6.976 kWh.

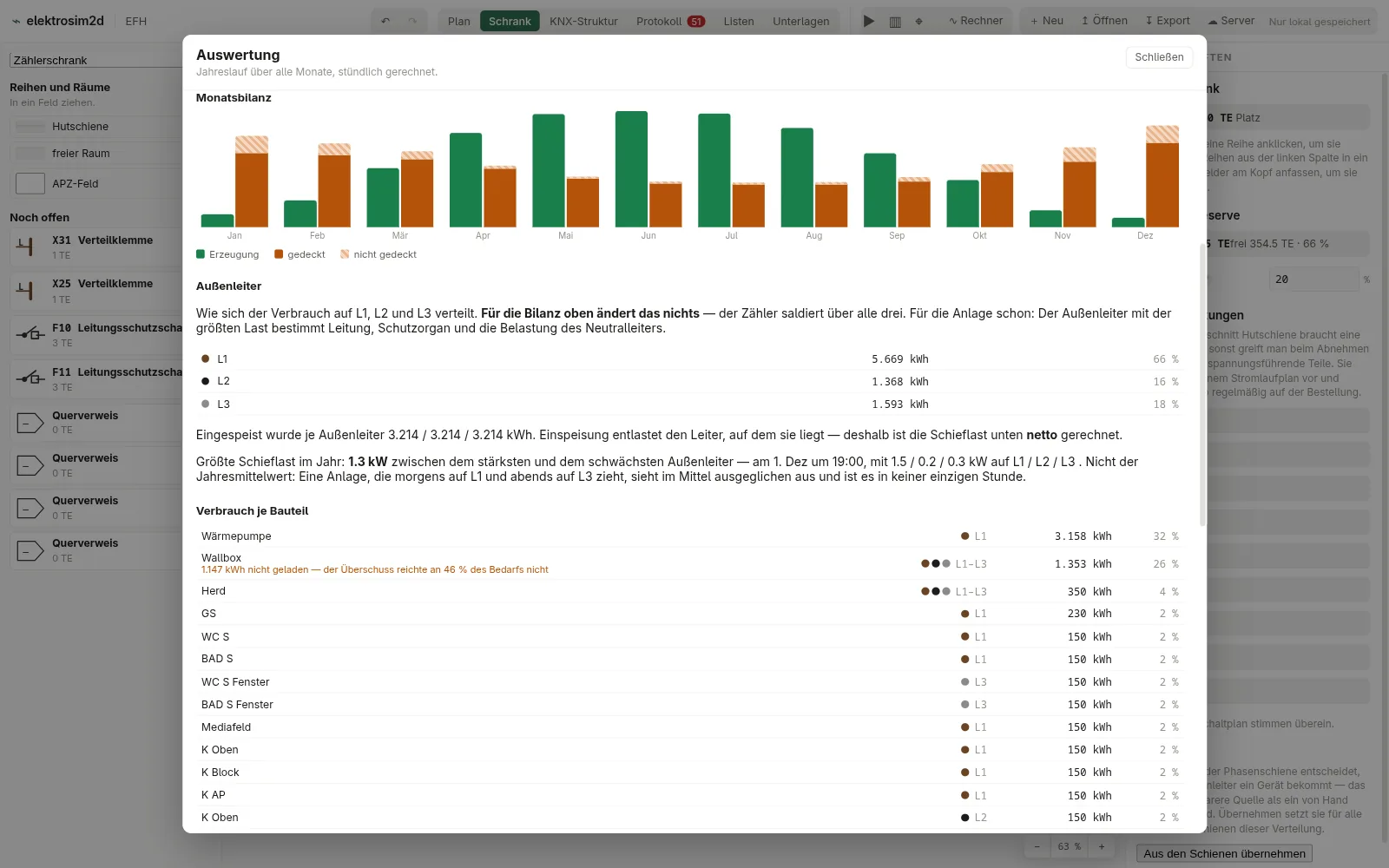

Auswertung nur mit dem Walmdach: Monatsbilanz mit kleineren Erzeugungsbalken, Außenleiter, die Wallbox lädt 1.147 kWh nicht aus Überschuss — Nur das Walmdach, der T2 ist abgeschaltet: Die Erzeugung reicht nur von April bis September über den Bedarf, die Wallbox bleibt 1.147 kWh schuldig.
